ACS(T)-300-50(OI)

Область применения

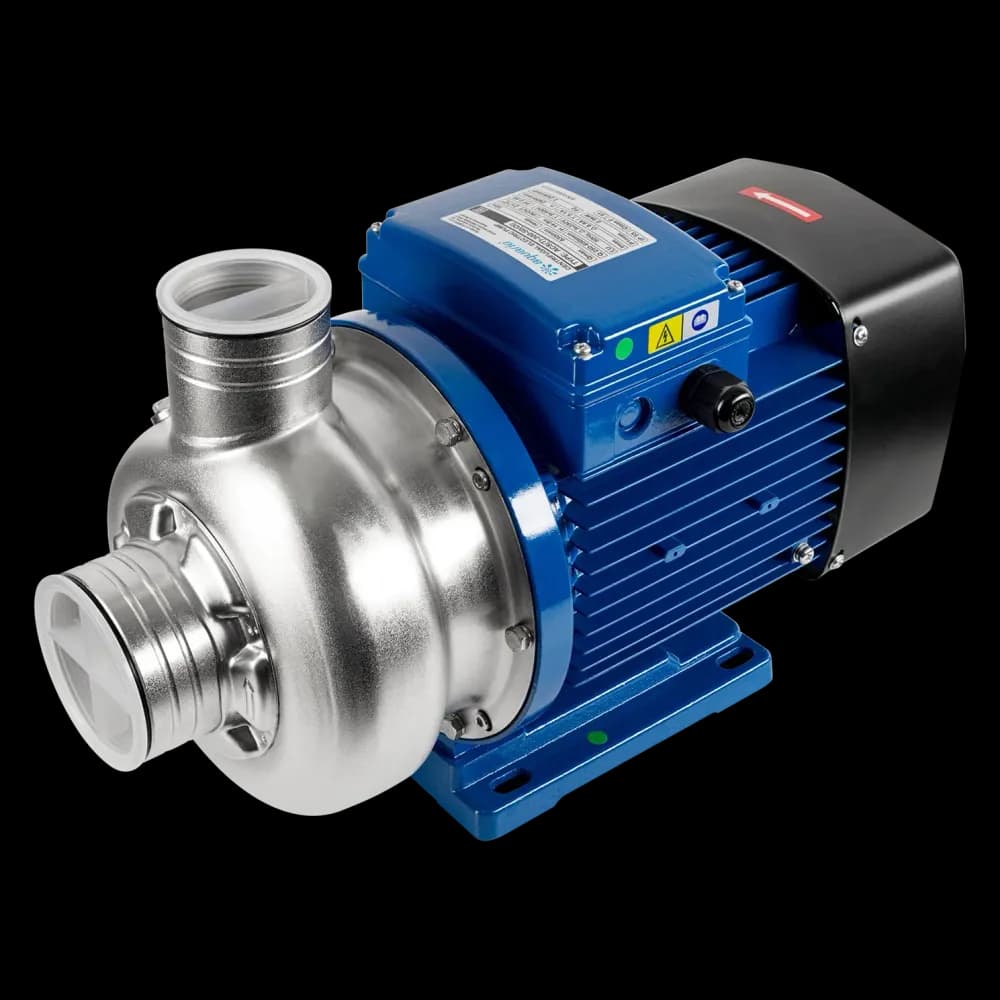

Насос модели ACS(T)-300-50(OI) относится к поверхностным горизонтальным одноступенчатым центробежным насосам моноблочной конструкции. Отличительная особенность модели — открытое рабочее колесо. Насосы серии ACS предназначены для перекачивания чистой пресной воды, водных растворов кислот и щелочей средней концентрации, а также других жидкостей, сходных по вязкости и плотности с водой (соков, минеральной воды, пива, молока и его растворов). Применяются в индивидуальных и коллективных системах холодного и горячего водоснабжения, в технологических процессах пищевых производств, на объектах муниципального и сельскохозяйственного назначения. Номинальный (средний) интервал по производительности: 250–650 л/мин (15–39 м³/ч); Номинальный (средний) интервал по рабочему давлению: 9–15 метров водяного столба (0,9–1,5 атм.); Режим работы — S1 (продолжительный); Насос сертифицирован для контакта с жидкими пищевыми продуктами. Ссылка на разрешительный документ: document_AJS_ACS_HMS.pdf Для проектирования доступны BIM-модели насосов серии ACS в формате Autodesk Revit (.RFA). Скачать BIM-модели (.RFA)

Особенности

• Двигатель насоса асинхронный, 2-полюсный, с короткозамкнутым ротором
• Охлаждение двигателя — воздушное, встроенным вентилятором
• Трёхфазное питание — 3×230В/400В, 50 Гц
• Возможна работа с преобразователем частоты при обязательной установке на выходе ПЧ моторного дросселя или синус-фильтра
• Допускается применение устройств плавного пуска (УПП) с регулированием напряжения по всем трём фазам
• Рекомендуется установка защитных реле, отключающих насос при несимметрии фаз, обрыве фазы, пониженном или повышенном напряжении
• Класс изоляции обмотки двигателя — F
• Класс защиты двигателя — IP55
• Тип рабочего колеса — центробежное открытого типа
• Материал корпуса насосной части — нержавеющая сталь AISI 304
• Материал рабочего колеса — нержавеющая сталь AISI 304
• Материал вала насоса — нержавеющая сталь AISI 316
• Уплотнительное кольцо корпуса — EPDM
• Торцевое уплотнение вала — EPDM / графит / карбид кремния
• Резьба входного патрубка G1 = 2½", выходного патрубка G2 = 2"

Ограничения

• Допустимый водородный показатель перекачиваемой жидкости: pH 3–10
• Допустимая динамическая вязкость жидкости: 0,5–100 сП
• Температура перекачиваемой жидкости: от –10°С до +90°С (до +110°С — со специальными уплотнениями из фторэластомера Viton)
• Температура окружающей среды: не выше +50°С
• Максимально допустимое давление в корпусе насоса — 10 бар (1 МПа)
• Максимальное количество прямых пусков в час — не более 30
• Допустимое отклонение напряжения сети — ±10% от номинального
