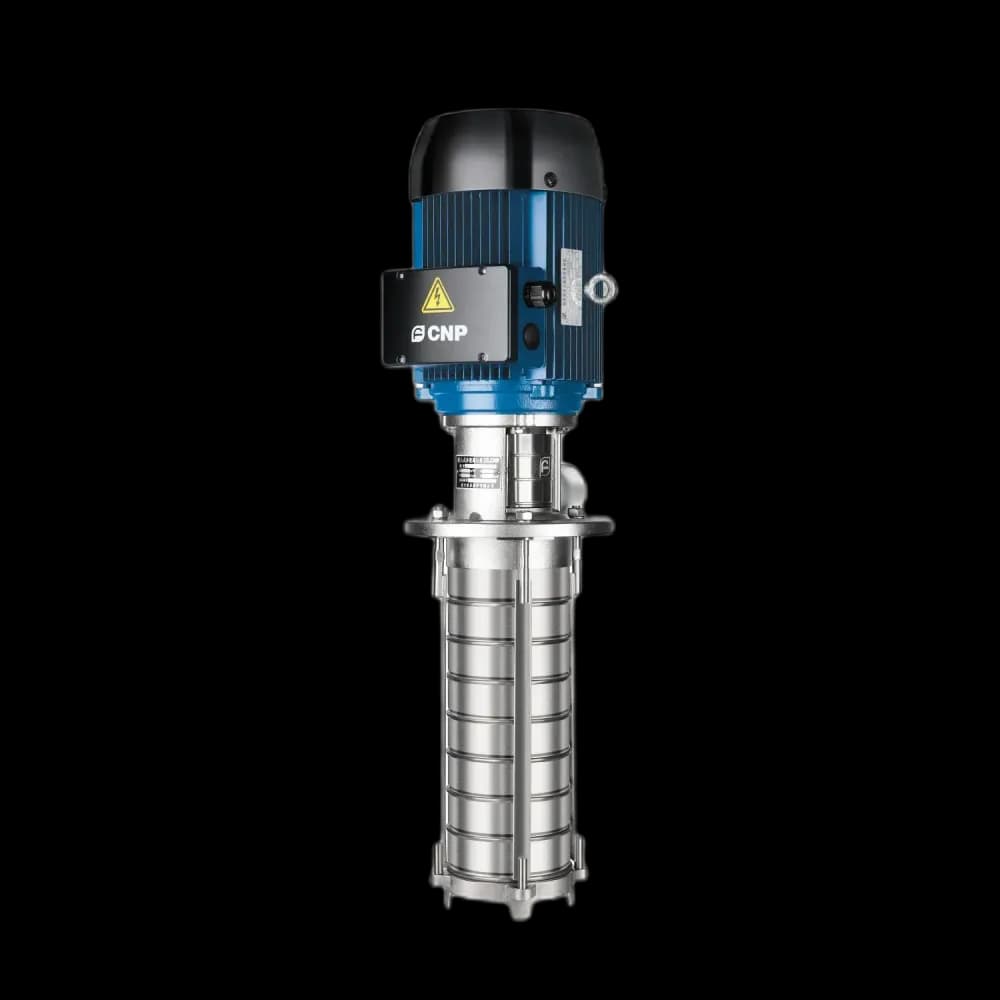

CDLK, CDLKF

Особенности

Конструкция

Электродвигатель полупогружных насосов CNP серии CDLK/CDLKF соединен непосредственно с валом насоса муфтой, расположенной в головной части агрегата. Всасывающий патрубок находится в нижней, погружной части насоса, а напорный — в верхней части, рядом с электродвигателем. Такое исполнение полупогружного насоса позволяет разместить насосную часть в рабочей среде, оставив электродвигатель снаружи.

Насос состоит из напорного корпуса, диффузоров, рабочих колес, ступеней и сетчатого фильтра. Элементы насосной части соединены стяжками. Вращающийся узел включает рабочие колеса, втулки вала и рабочих колес, крышку стопорного кольца и гайки, зафиксированные на валу насоса. В конструкции также предусмотрено механическое уплотнение.

Рабочие колеса и диффузоры изготовлены из нержавеющей стали AISI 304 методом штамповки и сварки. Подшипники выполнены из карбида вольфрама. Материалы вала, головной части и торцевого уплотнения зависят от типоразмера и исполнения насоса и указаны в каталоге.

Электродвигатель

• Степень защиты: IP55;
• Класс изоляции: F;
• Стандартные напряжения: 1X220-230/240В; 3X200/346В; 3X220-240/380-415В; 3X220-255/380-440В;

Ограничения

Насосы CDLK/CDLKF предназначены для перекачивания чистых, невзрывоопасных и неагрессивных жидкостей без твердых и длинноволокнистых включений. Физические и химические свойства перекачиваемой среды должны быть близки к свойствам воды. Насосы подходят для подачи воды, охлаждающих водных растворов и смазочно-охлаждающих жидкостей.

Основные рабочие параметры:

• максимальная производительность — 55 м³/ч;
• максимальный напор — 300 м;
• мощность — до 45 кВт;
• температура перекачиваемой жидкости в стандартном исполнении — от −15 до +70 °C;
• температура перекачиваемой жидкости в высокотемпературном исполнении — от −15 до +120 °C.
